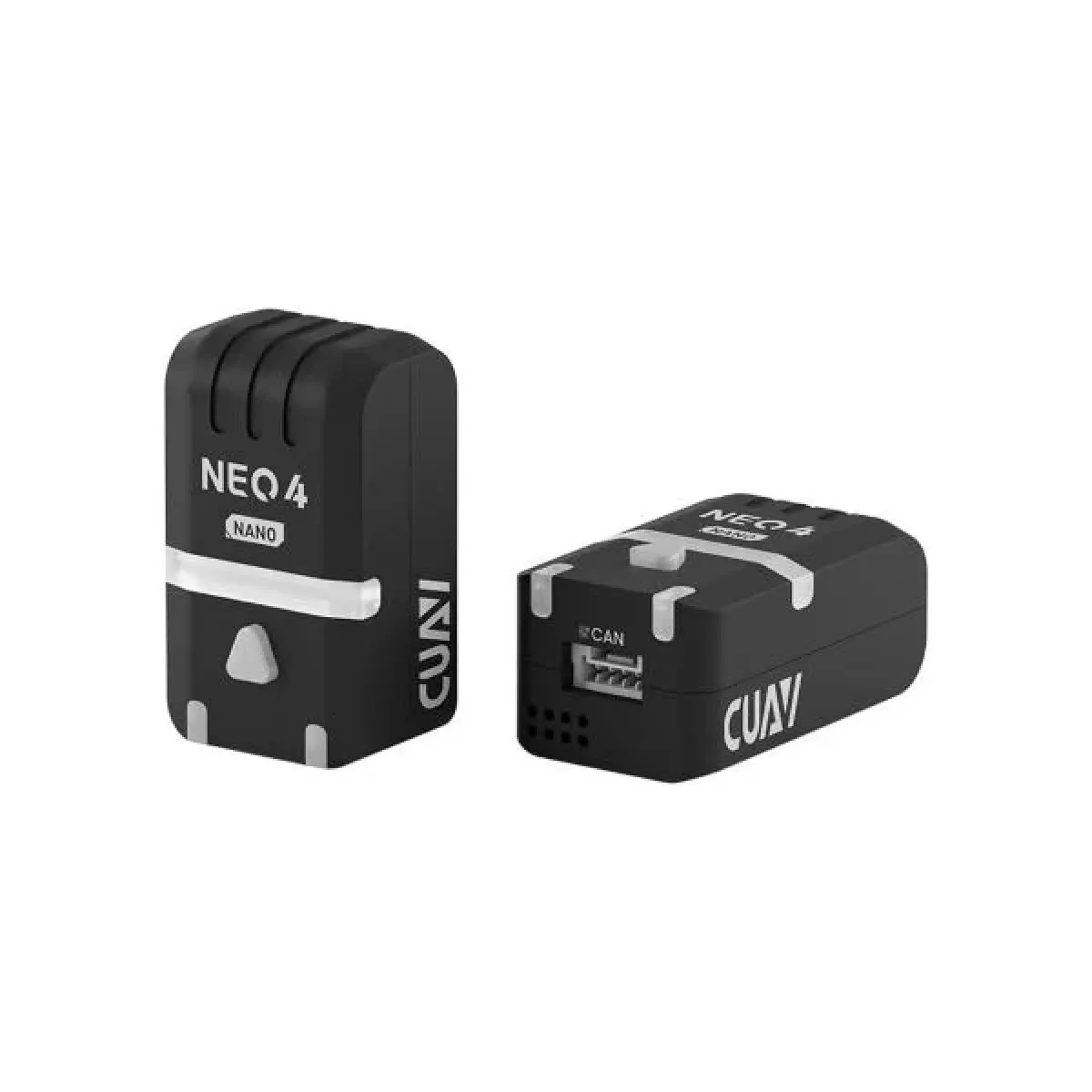

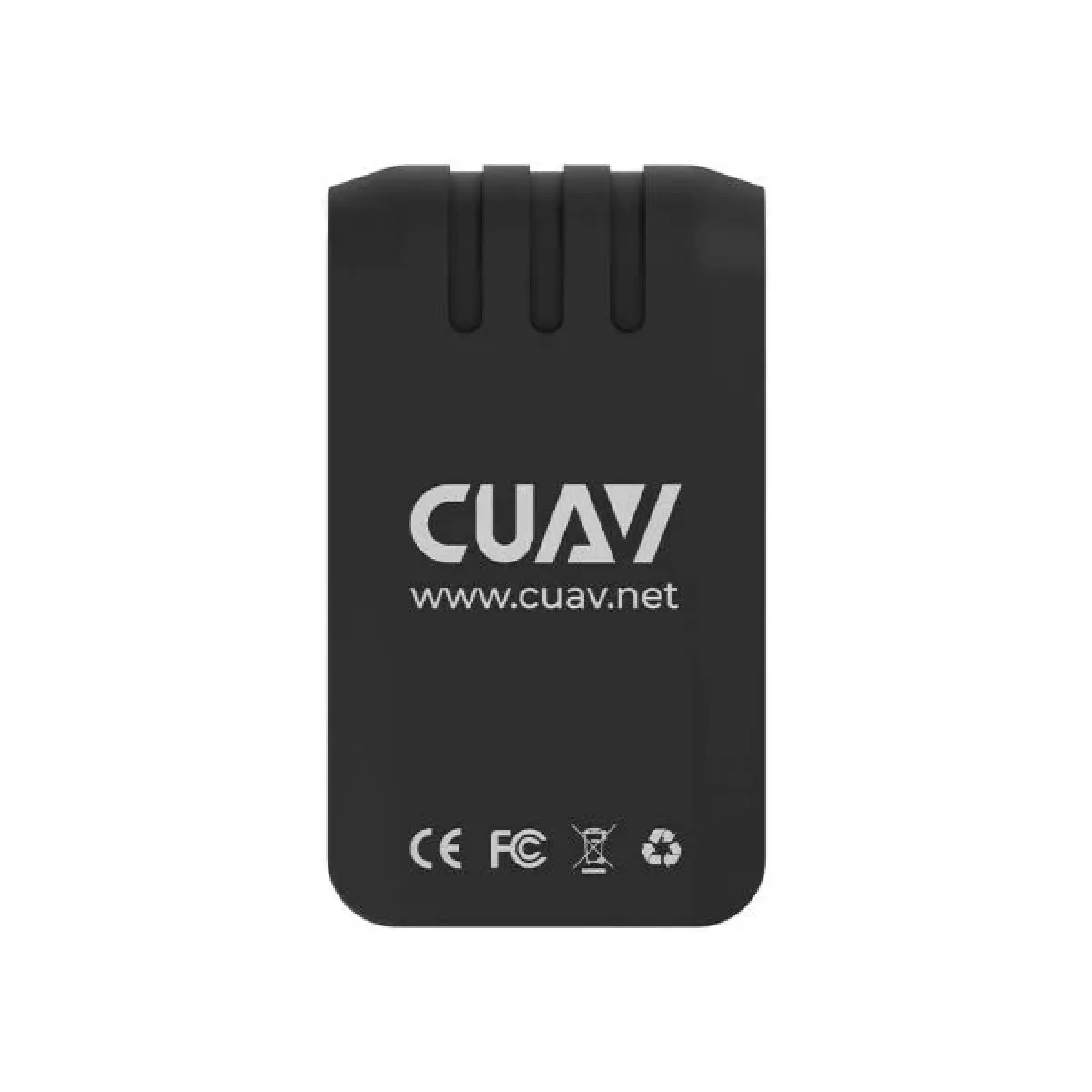

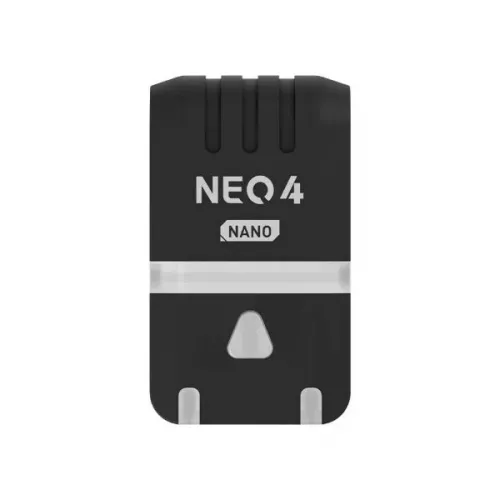

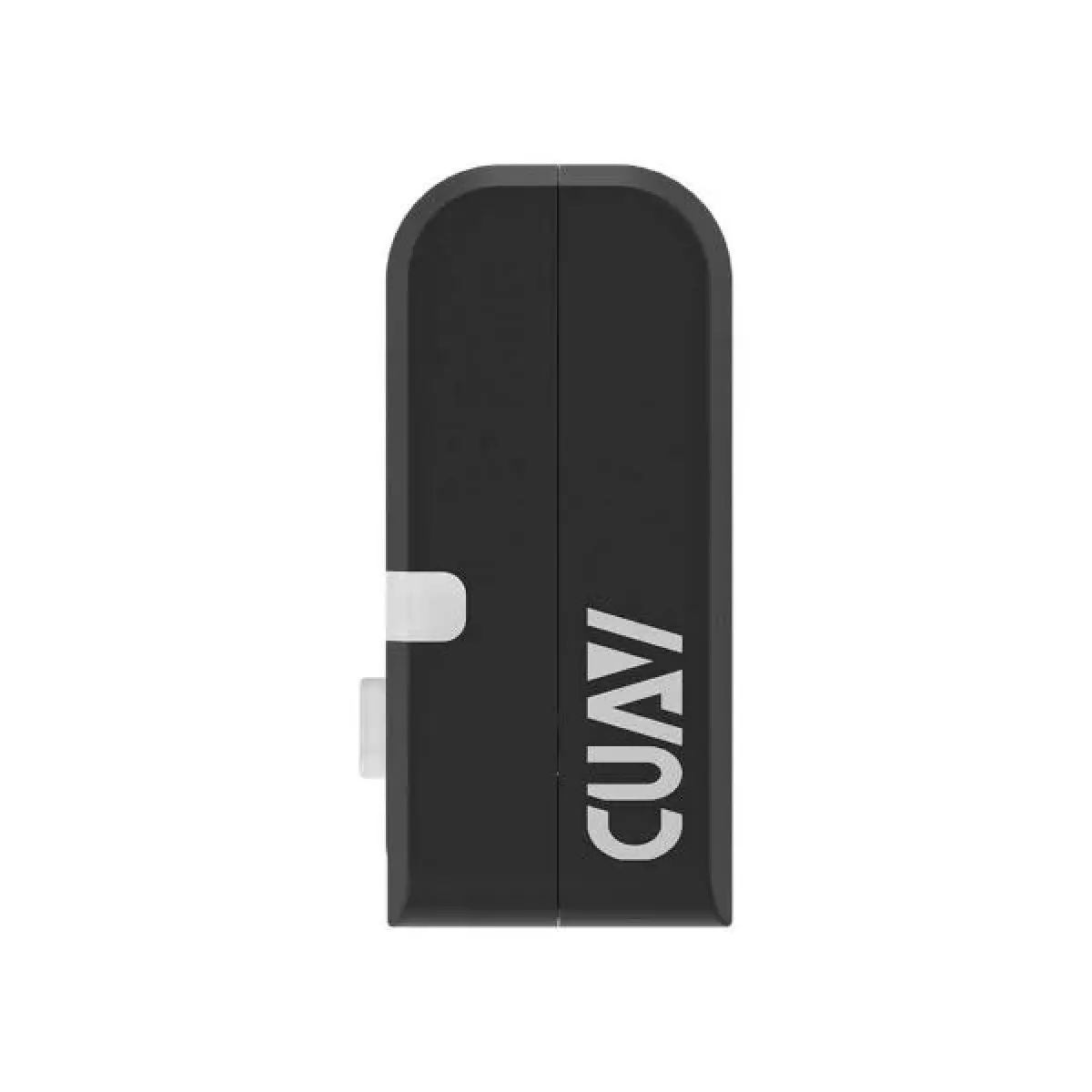

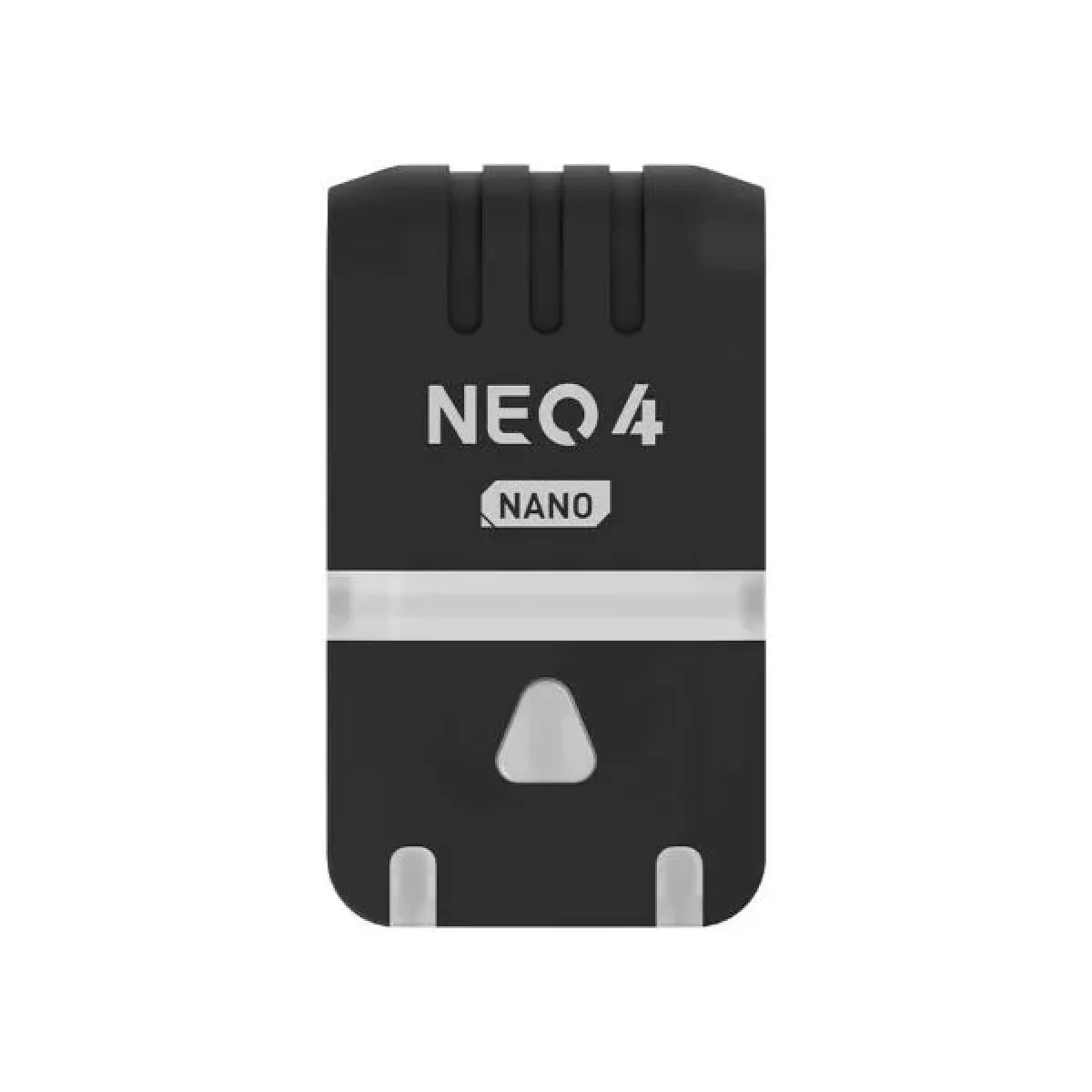

CUAV NEO 4 NANO GNSS CAN Module – Компактный GNSS-модуль с поддержкой DroneCAN
CUAV NEO 4 NANO GNSS CAN Module — это высокоинтегрированный миниатюрный модуль глобального позиционирования и электронной навигации, созданный специально для беспилотных летательных аппаратов и других компактных устройств. Благодаря использованию системы спутникового приёма u-blox MIA‑M10Q, мощного микропроцессора STM32H5 и широкому спектру поддерживаемых технологий, модуль обеспечивает высокую точность позиционирования и максимальную устойчивость сигнала даже в условиях плотной застройки и сложной помеховой среды.
Ключевые особенности:
- Миниатюрный размер (всего 34 × 20 × 14,5 мм, масса 10,6 г)
- Поддержка одновременного приёма четырёх систем GNSS: BeiDou, Galileo, GLONASS, GPS/QZSS
- Мощный процессор STM32H5 (ядро Arm® Cortex®‑M33, 250 МГц)
- Полная совместимость с CAN-протоколами (ArduPilot, PX4, DroneCAN)
- Встроенный трёхосевой электронный компас ST IIS2MDC с компенсацией температурного дрейфа
- RGB-индикатор состояния и встроенный зуммер
- Высокая устойчивость к электромагнитным помехам и радиочастотной интерференции (EMI+RFI)
Описание функций:
Компактность и интеграция. Модуль выполнен в полностью миниатюрном корпусе, позволяющем интегрировать его в небольшие дроны и мобильные платформы, где критичны масса и габариты. Несмотря на размеры, CUAV NEO 4 NANO объединяет приёмник, компас, фильтрацию помех и мощное процессорное ядро.
Приём четырёх систем GNSS одновременно. Модуль поддерживает одновременный приём сигналов GPS, GLONASS, Galileo и BeiDou, что обеспечивает высокую доступность и качество позиционирования, особенно в условиях плотной городской застройки. За счёт интеллектуального выбора сигнала точность существенно увеличивается.
Высокопроизводительный процессор и уникальная архитектура ПО. Применён микроконтроллер STM32H5 на базе ARM Cortex-M33 с тактовой частотой 250 МГц и технология M4C Software Architecture от CUAV, поддерживающая индивидуальную настройку и обновление прошивки.
Высокоточный компас. С применением сенсора ST IIS2MDC реализована работа с динамическим диапазоном магнитного поля до ±50 Гс и термокомпенсацией, что гарантирует стабильную и точную работу по сравнению с аналогами.
Фильтрация и надёжность сигнала. Два канала SAW+LNA в сочетании с TCXO и встроенной пассивной фильтрацией значительно повышают чувствительность антенны и качество принимаемого сигнала даже в условиях сильных электромагнитных помех.
Статус-индикация и совместимость. Встроенный RGB-индикатор и зуммер отображают статус работы (разблокировка, уровень GPS, заряд, ошибки). CAN-интерфейс обеспечивает широкую совместимость с современными автопилотами и быстрое внедрение в новые проекты.
Технические характеристики:
Модификации: На данный момент у CUAV NEO 4 NANO отсутствуют модификации, все функции интегрированы в едином модуле и доступны по умолчанию.
Области применения: Модуль идеально подойдёт для мини-дронов, БПЛА, мобильных роботов и других компактных устройств, требующих точного и устойчивого позиционирования при ограниченных размерах и массе.
